Un relais est un interrupteur électrique utilisé pour isoler un circuit électrique d’un autre circuit électrique. Dans sa forme la plus simple, un relais consiste en une bobine utilisée comme électro-aimant pour ouvrir et fermer des contacts de commutation. Comme les deux circuits sont isolés l’un de l’autre, un circuit de basse tension peut être utilisé pour déclencher un interrupteur, qui contrôlera un circuit séparé qui nécessite une tension ou un ampérage plus élevé, ou même un signal AC (courant alternatif) ou audio. Une tension continue (courant continu) est appliquée à la bobine du relais. La quantité de tension nécessaire pour « exciter » la bobine est l’une des spécifications du relais. En général, les relais 12 volts CC sont conçus pour diverses applications dans les automobiles, des essuie-glaces intermittents aux régulateurs de vitesse, clignotants, phares antibrouillard, équipements stéréo et climatiseurs.

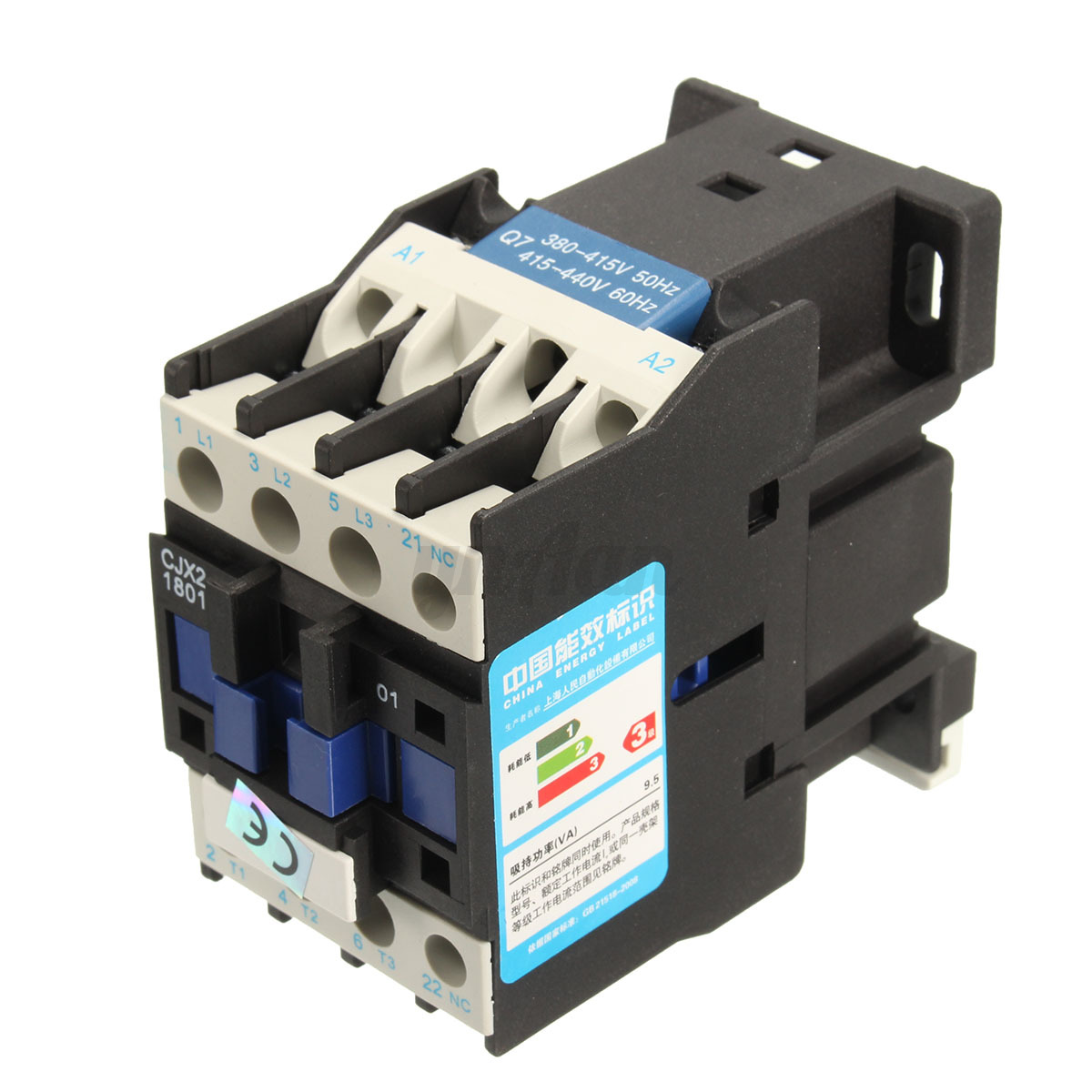

Un relais est un commutateur électromagnétique
Un relais est un interrupteur électrique utilisé pour isoler un circuit électrique d’un autre circuit électrique. Dans sa forme la plus simple, un relais consiste en une bobine utilisée comme électro-aimant pour ouvrir et fermer des contacts de commutation. Comme les deux circuits sont isolés l’un de l’autre, un circuit de basse tension peut être utilisé pour déclencher un interrupteur, qui contrôlera un circuit séparé qui nécessite une tension ou un ampérage plus élevé, ou même un signal AC (courant alternatif) ou audio. Une tension continue (courant continu) est appliquée à la bobine du relais. La quantité de tension nécessaire pour « exciter » la bobine est l’une des spécifications du relais. En général, les relais 12 volts CC sont conçus pour diverses applications dans les automobiles, des essuie-glaces intermittents aux régulateurs de vitesse, clignotants, phares antibrouillard, équipements stéréo et climatiseurs.
Commutateur de relais NC/NO Désignations
Les relais sont disponibles en différentes configurations pour leurs contacts de commutation, ainsi qu’en différentes tensions continues pour faire fonctionner leur bobine. Ils peuvent être aussi simples qu’un interrupteur marche/arrêt ou aussi complexes que l’intégration de plusieurs interrupteurs dans un seul appareil. Dans une configuration « bipolaire », une borne de commutation bascule entre deux bornes de sortie différentes. Quelle que soit la configuration, chaque interrupteur d’un relais peut être « normalement ouvert » (NO) ou « normalement fermé » (NC) ; c’est-à-dire que lorsque la bobine est au repos et non excitée (pas de courant qui la traverse), les contacts de commutation sont NO ou NC. Dans un circuit ouvert, aucun courant ne circule, comme un interrupteur mural en position « Off ». Dans un circuit fermé, les contacts métalliques des interrupteurs se touchent pour compléter un circuit, et le courant circule, de la même façon qu’un interrupteur d’éclairage en position « On ».
Dans le schéma ci-joint, les points A et B se connectent à la bobine. Les points C et D se connectent à l’interrupteur. La tension appliquée à travers la bobine aux points A et B crée un champ électromagnétique qui attire un levier dans le commutateur, l’amenant à établir ou couper le contact dans le circuit aux points C et D (selon que la conception est NO ou NC). Les contacts de commutation restent dans cet état jusqu’à ce que la tension de la bobine soit coupée.
